생산 공정

HCS 생산 공정

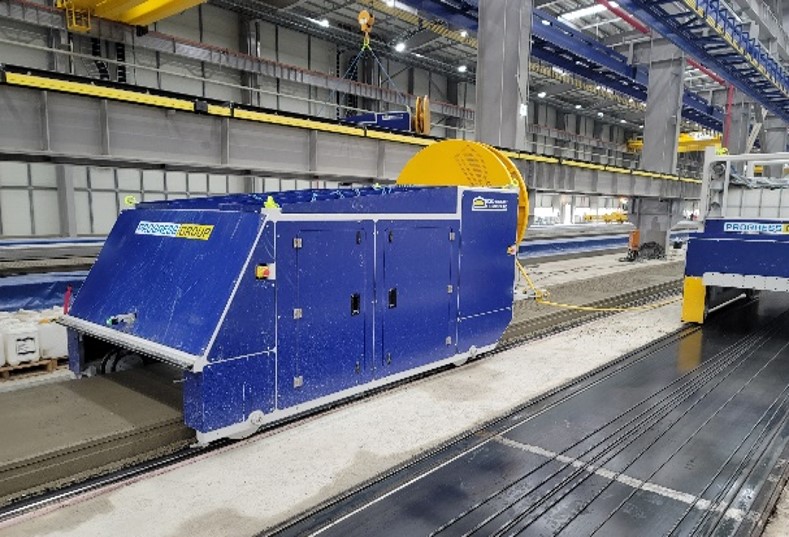

1. Bed 청소 및 탈형유 도포
1. Bed 청소 및 탈형유 도포

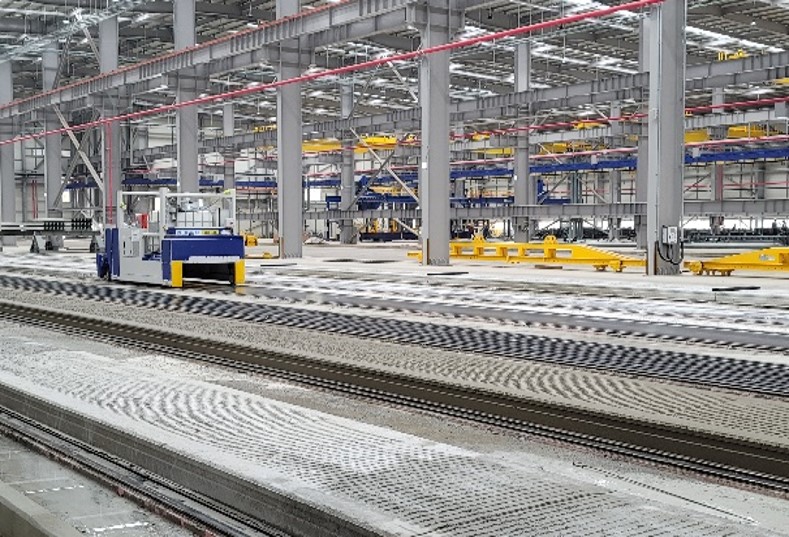

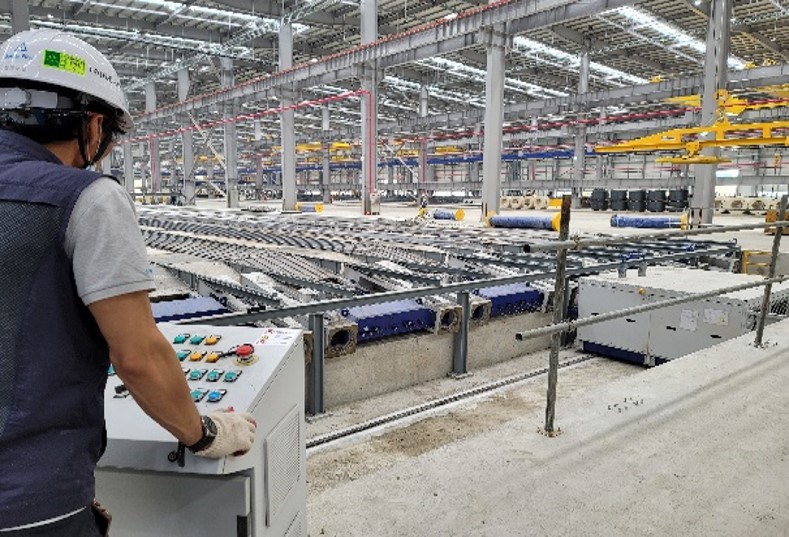

2. 강연선 배치/인장
2. 강연선 배치/인장

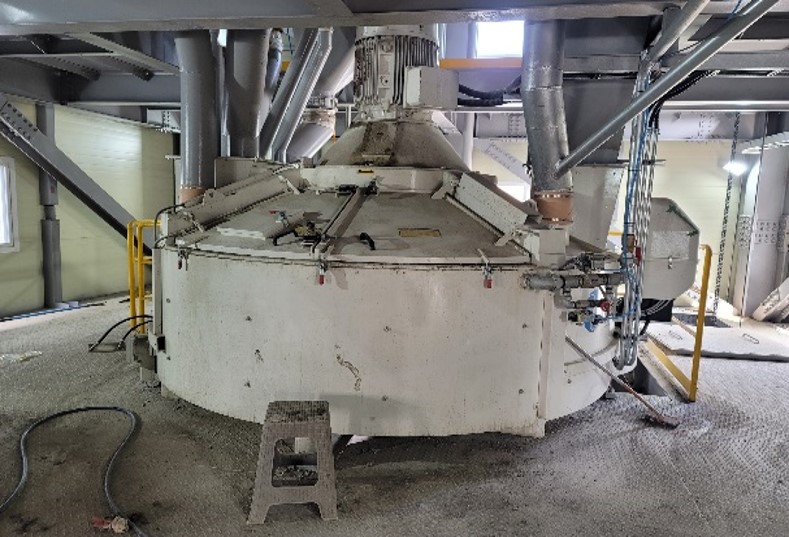

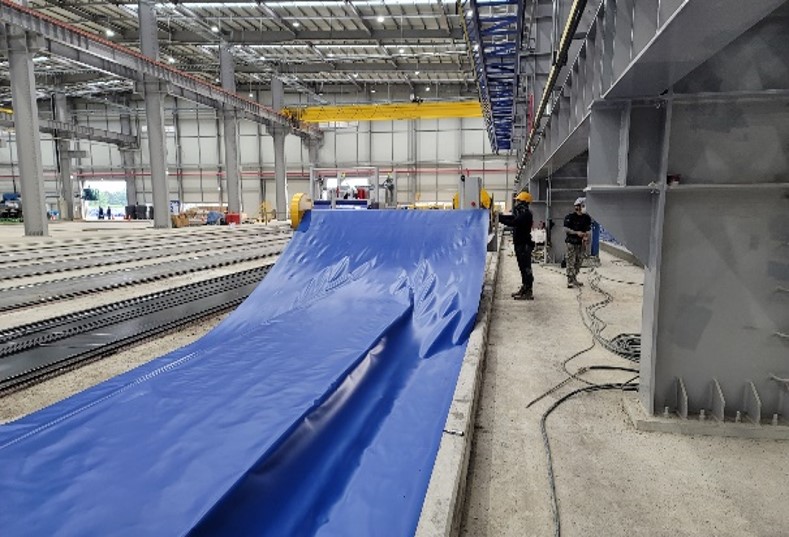

3. 콘크리트 생산
3. 콘크리트 생산

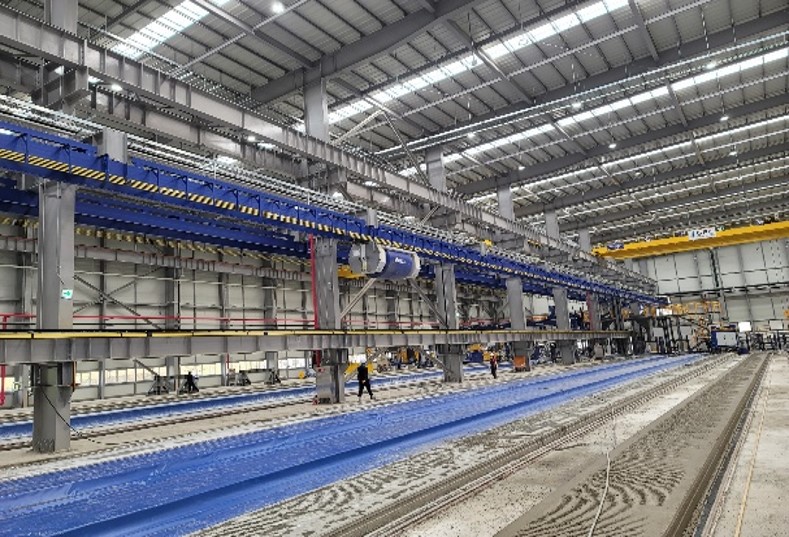

4. 콘크리트 운반
4. 콘크리트 운반

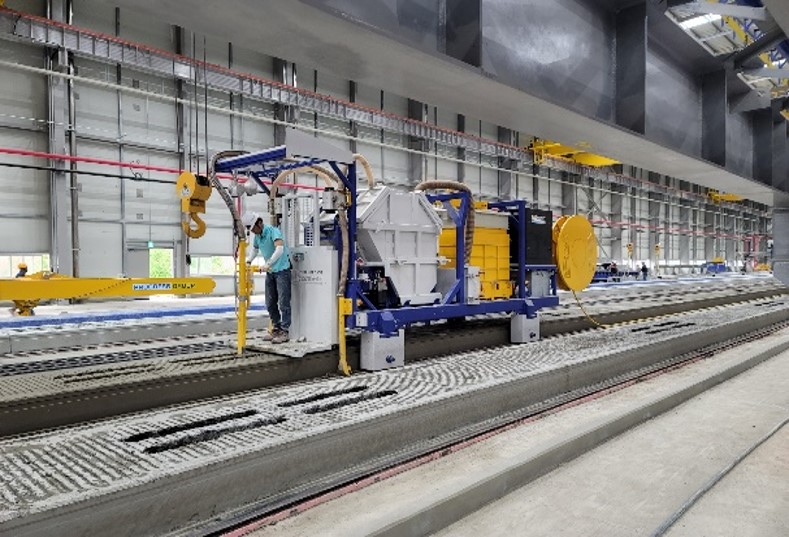

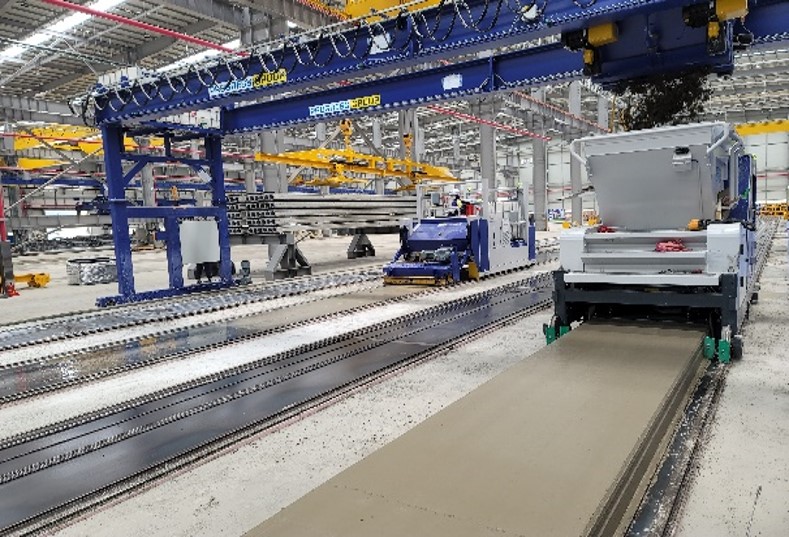

5. 콘크리트 타설
5. 콘크리트 타설
6. 콘크리트 거친면 마무리
6. 콘크리트 거친면 마무리
7. 전단홀 마킹 및 배수공 천공
7. 전단홀 마킹 및 배수공 천공
8. 전단홀 천공
8. 전단홀 천공
9. 콘크리트 양생
9. 콘크리트 양생

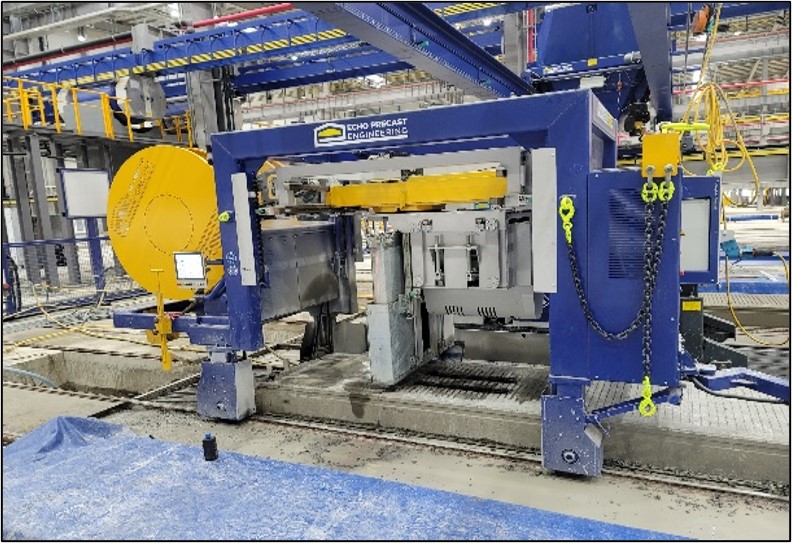

10. 절단
10. 절단

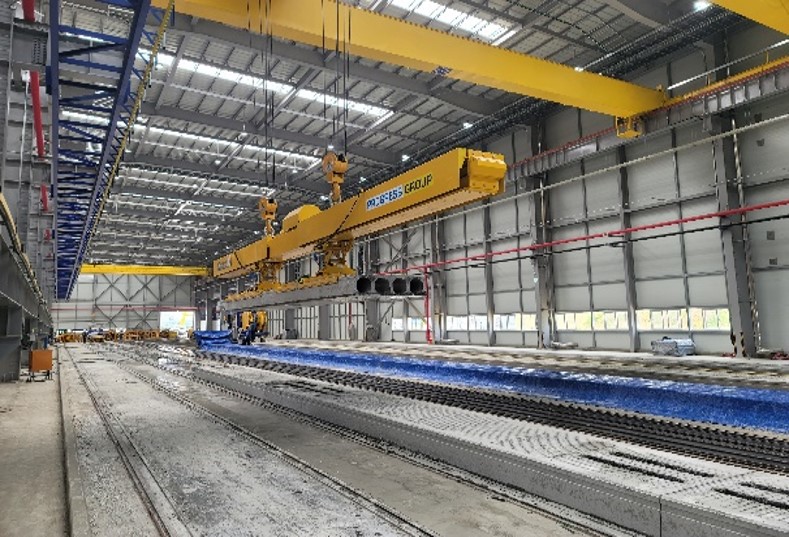

11. 탈형
11. 탈형

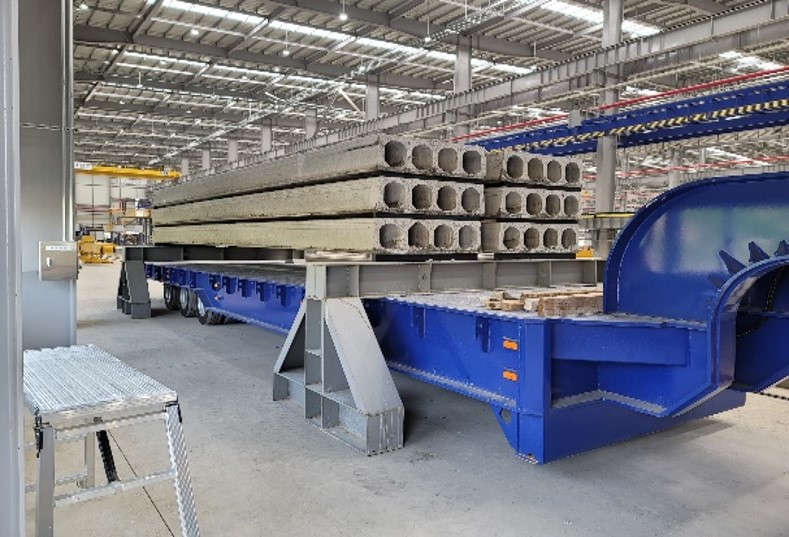

12. 운반 및 야적
12. 운반 및 야적

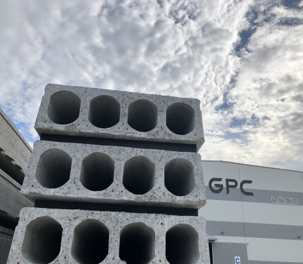

HCS 주요 제품

H = 200

H = 300

  • 적용 현장 : 지하주차장(지하층)
  • Area : 0.119327㎡
  • Unit Weight : 0.2386t/㎡
  • Unit Volume : 0.0994㎥/㎡
  • 적용 현장 : 지식산업센터
  • Area : 0.175150㎡
  • Unit Weight : 0.3502t/㎡
  • Unit Volume : 0.1459㎥/㎡

H = 320

H = 350

  • 적용 현장 : 지하주차장(지붕층)
  • Area : 0.183493㎡
  • Unit Weight : 0.3670/㎡
  • Unit Volume : 0.1529㎥/㎡
  • 적용 현장 : 물류센터, 지식센터
  • Area : 0.194805㎡
  • Unit Weight : 0.3910t/㎡
  • Unit Volume : 0.1623㎥/㎡

H = 400

H = 500

  • 적용 현장 : 물류센터
  • Area : 0.204981㎡
  • Unit Weight : 0.4098t/㎡
  • Unit Volume : 0.1707㎥/㎡
  • 적용 현장 : 물류센터
  • Area : 0.261830㎡
  • Unit Weight : 0.5236t/㎡
  • Unit Volume : 0.2181㎥/㎡

구조 안정성

시공 편의성

경제성

  • 장기 처짐이 적고, 균열 발생 최소화
  • 작은 보가 없는 긴 스팬의 바닥판 구성 가능
  • 바닥판의 강성이 높고, 진동 성능이 향상
  • 거푸집이 필요 없고 동바리를 사용 최소화
  • 설치 후 바로 작업 공간으로 사용하여 후속 공사에 유리
  • 기계화 시공으로 공기 단축이 가능
  • 생산 방식 자동화로 생산 원가를 절감
  • 공기 단축비용,을 통한 간접비를 절감 가능
  • 콘크리트 및 철근물량이 15% 이상 절감

H = 200

  • 적용 현장 : 지하주차장(지하층)
  • Area : 0.119327㎡
  • Unit Weight : 0.2386t/㎡
  • Unit Volume : 0.0994㎥/㎡

H = 300

  • 적용 현장 : 지식산업센터
  • Area : 0.175150㎡
  • Unit Weight : 0.3502t/㎡
  • Unit Volume : 0.1459㎥/㎡

H = 320

  • 적용 현장 : 지하주차장(지붕층)
  • Area : 0.183493㎡
  • Unit Weight : 0.3670/㎡
  • Unit Volume : 0.1529㎥/㎡

H = 350

  • 적용 현장 : 물류센터, 지식센터
  • Area : 0.194805㎡
  • Unit Weight : 0.3910t/㎡
  • Unit Volume : 0.1623㎥/㎡

H = 400

  • 적용 현장 : 물류센터
  • Area : 0.204981㎡
  • Unit Weight : 0.4098t/㎡
  • Unit Volume : 0.1707㎥/㎡

H = 500

  • 적용 현장 : 물류센터
  • Area : 0.261830㎡
  • Unit Weight : 0.5236t/㎡
  • Unit Volume : 0.2181㎥/㎡

구조 안정성

  • 장기 처짐이 적고, 균열 발생 최소화
  • 작은 보가 없는 긴 스팬의 바닥판 구성 가능
  • 바닥판의 강성이 높고, 진동 성능이 향상

구조 안정성

  • 거푸집이 필요 없고 동바리를 사용 최소화
  • 설치 후 바로 작업 공간으로 사용하여
     후속 공사에 유리
  • 기계화 시공으로 공기 단축이 가능

구조 안정성

  • 생산 방식 자동화로 생산 원가를 절감
  • 공기 단축비용,을 통한 간접비를 절감 가능
  • 콘크리트 및 철근물량이 15% 이상 절감

일반PC 생산 공정 및 주요 제품

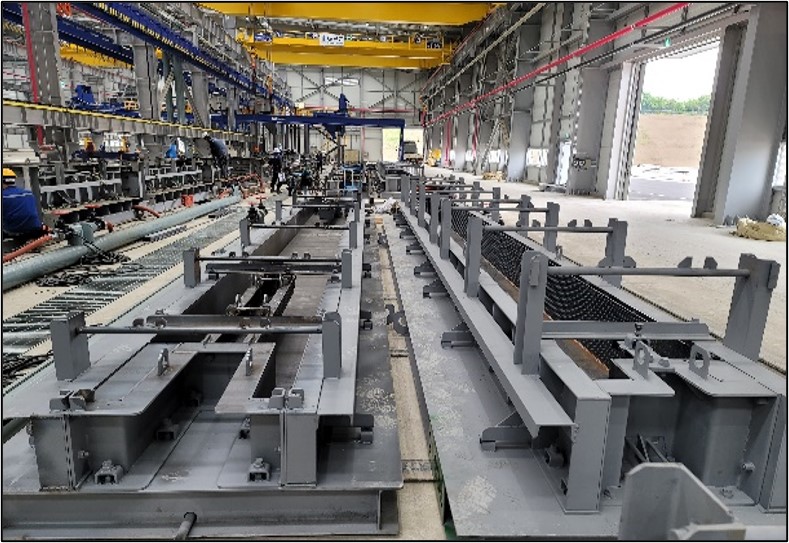

1. 몰드제작
1. 몰드제작

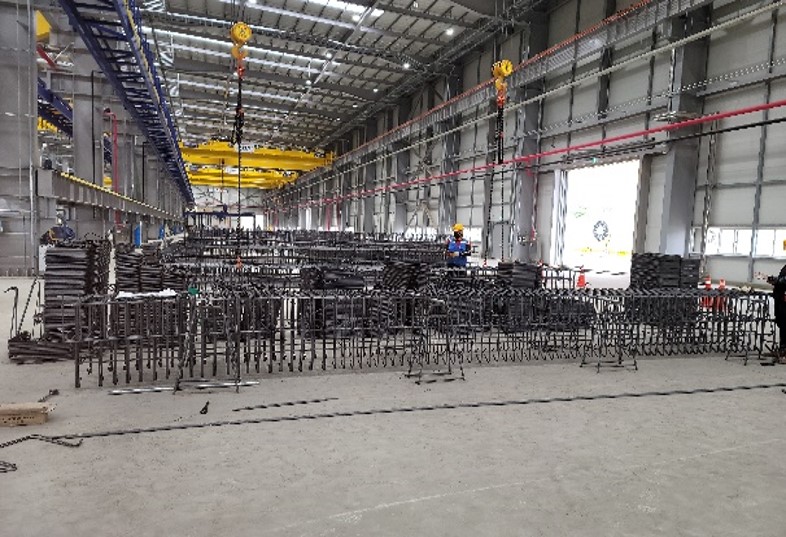

2. 철근조립
2. 철근조립
3. 몰드제작
3. 콘크리트 생산
4. 콘크리트 생산
4. 콘크리트 운반
5. 콘크리트 운반
5. 콘크리트 운반

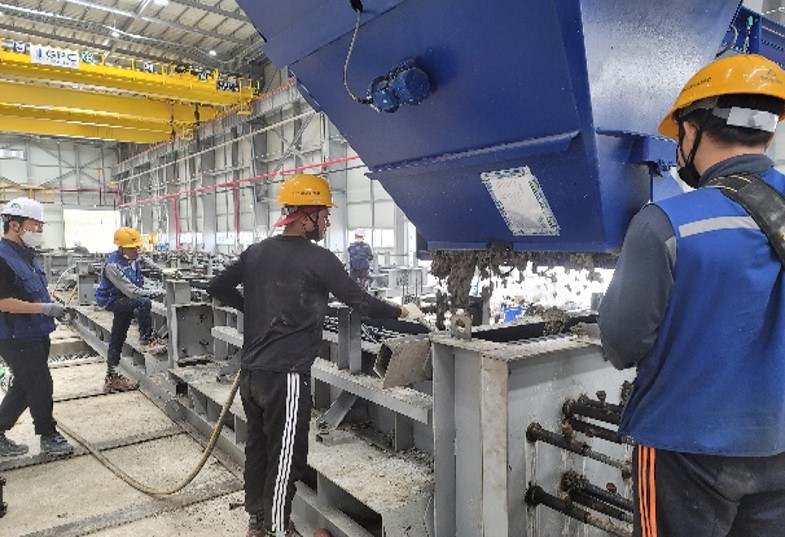

6. 콘크리트 타설
6. 콘크리트 타설

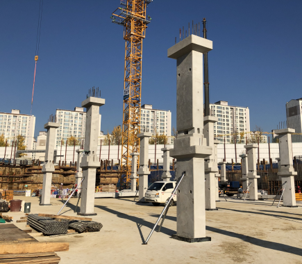

기둥

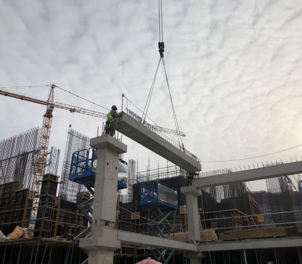

보

슬라브

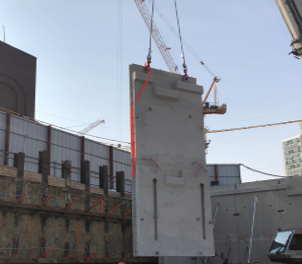

Solid Wall
